İki parçalı mı, üç parçalı mı seçmeliyim?

Sürekli aç-kapa yapılan genel servislerde iki parçalı paslanmaz küresel vanalar kompakt yapıları ve ekonomik oluşlarıyla ideal bir çözümdür. Sökmeden bakım gerektiren hatlarda ise üç parçalı tasarım, gövdeyi boru hattından ayırmadan sadece orta kısmı söküp PTFE seat ve salmastra gibi sarf parçaları hızla değiştirmeye imkân verir. Böylece duruş süreleri kısalır, sızdırmazlık performansı ilk günkü seviyeye kolayca döner.

AISI 304 mü AISI 316 mı, PTFE conta ne zaman uygundur?

Korozyon yükü düşük, genel proses sularında AISI 304 yeterli olurken klorür içeren akışkanlar, hafif asit-baz çözeltileri ve deniz suyu benzeri ortamlarda AISI 316 tercih edilir. Seri ürünler PTFE seat ile gelir; PTFE geniş kimyasal uyumluluğu, düşük sürtünmesi ve 180 °C’ye kadar termal dayanımı sayesinde sızdırmazlığı uzun süre korur. Aşındırıcı partiküllerin yoğun olduğu servislerde seat ömrü için filtrasyon veya daha sık bakım planlaması önerilir.

Dişli, flanşlı ve wafer tip arasında kullanım farkı nedir?

Dişli bağlantılı küresel vanalar kompakt, PN63’e kadar yüksek basınca uygun ve küçük-orta çaplarda montajı kolay çözümdür. Flanşlı tipler PN16-25 aralığında daha büyük çaplarda eksenleme ve sızdırmazlık güvencesi sağlar, sık sök-tak yapılan hatlarda tercih edilir. Monoblock wafer tip küresel vanalar iki flanş arasına sıkıştırılarak yerden tasarruf sunar; sınırlı montaj mesafesi olan yerlerde akış kesme işlevini düşük basınç kaybıyla verir.

Aktüatörlü kullanımda hangi tahriki seçmeliyim, entegrasyon nasıl yapılır?

Hızlı tepki ve emniyetli kapama gereken uygulamalarda yay geri dönüşlü pnömatik aktüatörler öne çıkar; hava hattı olmayan tesislerde 220 V AC veya 24 V DC elektrik aktüatörler kolay kurulum sağlar. Truevalve flanşlı ve dişli seriler ISO 5211 üst flanş standardına uygundur, bu da aktüatörü ara plaka gerektirmeden bağlamayı ve konum geri bildirimi, modülasyon kartı, selenoid ve limit switchlerle otomasyon sistemlerine sorunsuz entegrasyonu mümkün kılar. Seçimde proses diferansiyel basıncı ile v...

Küresel vana ile sadece aç-kapa mı yapılır, kısmi debi kontrolü mümkün mü?

Küresel vanalar esasen hızlı aç-kapa elemanlarıdır ve en iyi sızdırmazlığı tam açık/kapalı konumda verir. Yine de kısa süreli kısma için kullanılabilir; ancak yüksek basınç farklarında yarı açık çalışmanın seat ve küre üzerinde erozyon ve gürültü oluşturabileceği unutulmamalıdır. Sürekli modülasyon ihtiyacı varsa kelebek veya kontrol vanası tercih etmek, küresel vana üzerinde ise karakterize delik veya V-port küre kullanmak daha stabil ve ömürlü bir çözümdür.

Montaj ve bakımda nelere dikkat etmeliyim?

Vana hattına körü körüne gerilim bindirmemek için flanş hizalamasını boru üzerinde sağlayın, dişli tiplerde uygun sızdırmazlık malzemesini aşırı uygulamadan kullanın ve ilk kapatma testini kademeli torkla yapın. Termal genleşmenin yüksek olduğu hatlarda vana gövdesi etrafında esneme payı bırakın. Periyodik olarak mil salmastrasını, kol torkunu ve sızıntı kontrolünü gözden geçirip PTFE seat ve o-ringleri proses koşullarına göre planlı bakım dönemlerinde yenileyin. Çalışma sınırlarını aşmamak (...

Vannes Globales | Ekin Industriel

Produits de contrôle de flux / Van globaux

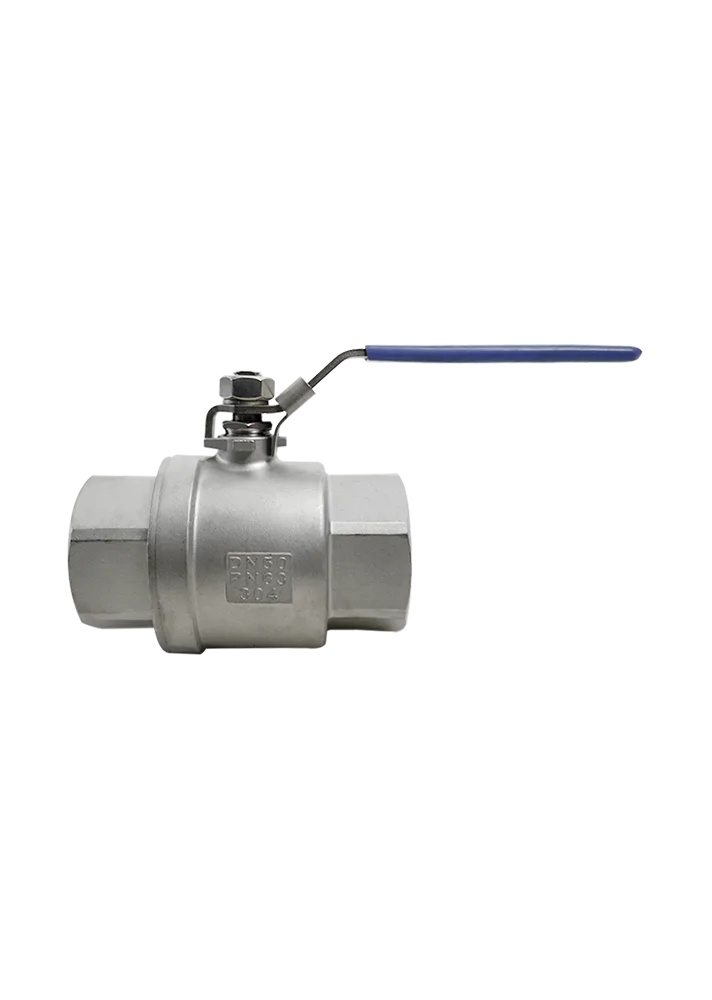

Küresel Vanalar Küresel vanalar ismini içlerinde bulunan delikli ve döner küreden alır. Temel olarak bu delikli küre vananın üstündeki kol yardımıyla 90 derecelik açılarda döndürülerek sistemden geçen akış kontrol edilir. Vana kolu akışla aynı hizaya getirildiğine kürenin deliği de akış ile aynı hizadadır ve akışkan tamamen serbesttir. Kol vanaya dik olacak şekilde 90 derece döndürüldüğünde de sistem kapanır ve akış kesilir. Küresel vanalar çok açılıp kapanan veya çabuk açılıp kapanması gereken yerlerde öncelikli olarak tercih edilir. Küresel vanalar, iyi derecede sızdırmazlık özellikleri, düşük basınç kaybı sağlamaları, kolay açılıp kapanmaları ve boru hattında az yer kaplamaları sebebiyle sıklıkla tercih edilen metal vana türlerinden biridir. Küresel Vana Özellikleri - Basınç kayıplarının az olması - Kolay açılıp kapanması - Sızdırmazlığının iyi olması

Informations Générales

Domaines d'Utilisation

Formulaire de Devis

Il existe différents types de vannes globales adaptés à différents besoins.

Nos gammes de vannes globales ;

Conception du corps : Deux pièces - Trois pièces - Trois voies
Qualité du matériau du corps : AISI 304 - AISI 316
Type de connexion : Connexion filetée - Connexion à bride - Type monobloc à opercule
Type de joint : PTFE
Mécanisme de commande de la vanne : À levier - Électrique - Pneumatique
Pression de fonctionnement : Nos produits se situent dans la plage de classe de pression PN16 et Pn63.
Température de fonctionnement maximale : 180 degrés

Les principaux types de vannes globales peuvent être répertoriés comme suit.

Vanne globale filetée
Vanne globale à bride
Vanne globale papillon à levier
Mini vanne globale
Vanne globale pour gaz naturel

Truevalve Vanne globale à opercule filetée en acier inoxydable à deux pièces

Joint : PTFE
Type de connexion : Filetée
Matériau du corps : AISI304 - AISI316
Température de fonctionnement maximale : 180°C
Pression de fonctionnement maximale : 63 Bar

Truevalve Vanne globale à opercule filetée en acier inoxydable à trois pièces

Joint : PTFE
Type de connexion : Filetée
Matériau du corps maximum : AISI316 - AISI304
Température de fonctionnement maximale : 180°C
Pression de fonctionnement : 63 Bar

Truevalve Vanne globale à opercule en acier inoxydable à bride à deux pièces

Joint : PTFE
Type de connexion : À bride
Matériau du corps : AISI304 - AISI316
Température de fonctionnement maximale : 180°C
Pression de fonctionnement maximale : 16 Bar
Connexion : ISO5211

Truevalve Vanne globale en acier inoxydable à bride à trois pièces

Joint : PTFE
Type de connexion : À bride
Matériau du corps : AISI304 - AISI316
Température de fonctionnement maximale : 180°C
Pression de fonctionnement maximale : 25 Bar
Connexion : ISO5211

Truevalve Vanne globale à corps en fonte ductile

Joint : PTFE
Matériau du corps : Coulée de graphite
Température de fonctionnement maximale : 150°C
Pression de fonctionnement maximale : 10 Bar
Connexion : À bride

Truevalve Vanne globale à corps en fonte ductile

Joint : PTFE
Matériau du corps : Coulée de graphite
Température de fonctionnement maximale : 150°C
Pression de fonctionnement maximale : 16 Bar
Connexion : À bride

Truevalve Vanne globale électrique à bride en acier inoxydable

Joint : PTFE
Matériau du corps : AISI304 - AISI316
Température de fonctionnement maximale : 180°C
Pression de fonctionnement maximale : 25 Bar
Connexion : À bride

Truevalve Vanne globale électrique en acier inoxydable à filetage

Joint : PTFE
Type de connexion : Filetée
Matériau du corps : AISI304 - AISI316
Température de fonctionnement maximale : 180°C
Pression de fonctionnement maximale : 63 Bar
Connexion : Filetée

Truevalve Vanne globale pneumatique à bride en acier inoxydable

Joint : PTFE
Matériau du corps : AISI304 - AISI316
Température de fonctionnement maximale : 180°C
Pression de fonctionnement maximale : 25 Bar
Connexion : À bride

Vanne globale pneumatique Truevalve en acier inoxydable à filetage

Joint : PTFE
Matériau du corps : AISI304 - AISI316
Température de fonctionnement maximale : 180°C
Pression de fonctionnement maximale : 63 Bar
Connexion : Filetée
