BATTERIE
Les batteries de chauffage, de refroidissement et DX (expansion directe) sont un type d'échangeur de chaleur largement utilisé dans les systèmes HVAC (Chauffage, Ventilation et Climatisation) pour conditionner l'air et maintenir les conditions climatiques intérieures désirées. La fonction principale d'une batterie est de faciliter le transfert de chaleur entre l'air et le fluide circulant à l'intérieur des tubes (réfrigérant, eau ou vapeur).
TYPES DE BATTERIES

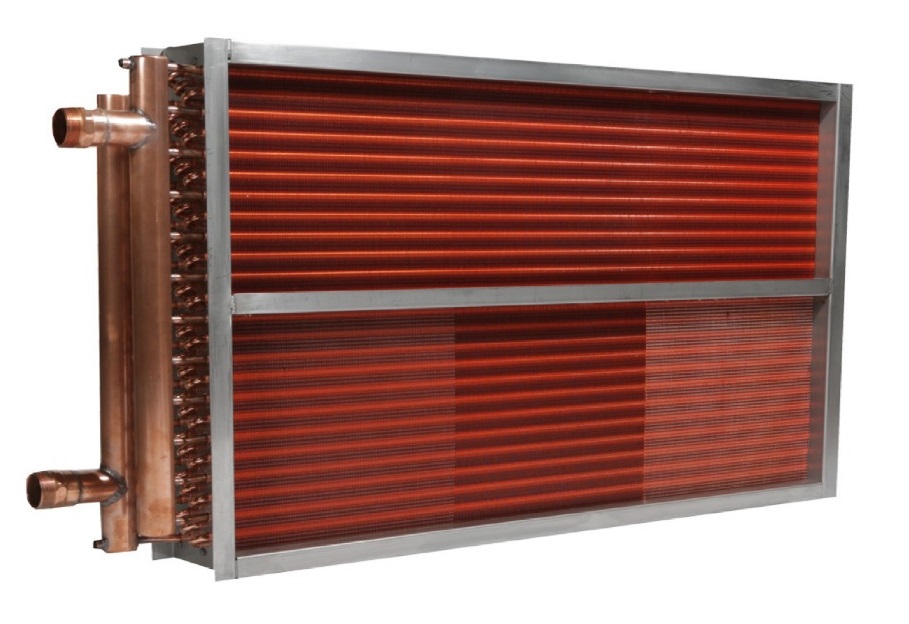

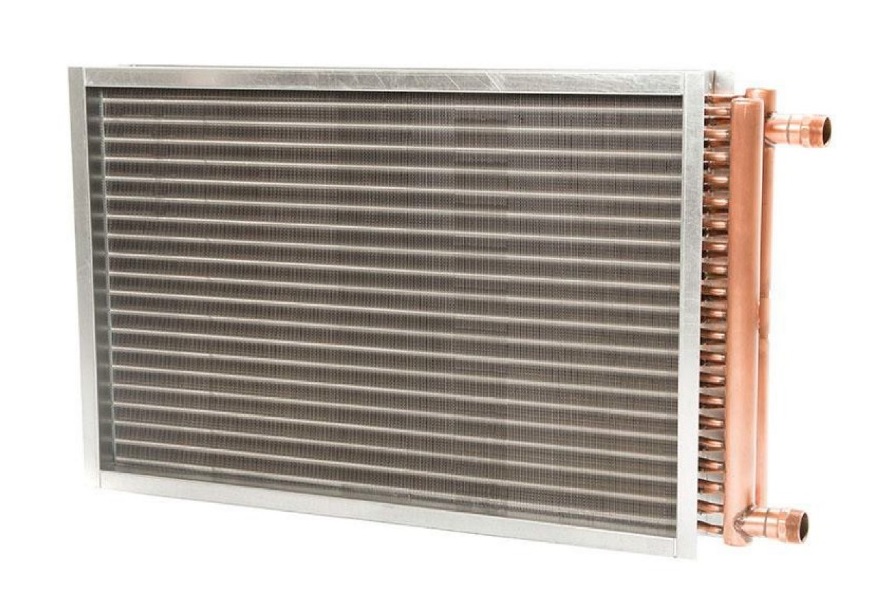

La batterie de chauffage, aussi connue sous le nom de batterie d'eau chaude ou de vapeur, est un composant utilisé pour transférer la chaleur de l'eau chaude ou de la vapeur à l'air ou à un autre fluide. Ces serpentins font généralement partie d'une centrale de climatisation et jouent un rôle important dans le chauffage de l'air circulant dans le système.
La batterie de refroidissement est un composant largement utilisé non seulement dans les systèmes HVAC, mais aussi dans les systèmes de refroidissement. Sa fonction principale est d'absorber la chaleur de l'air ou d'une zone spécifique pour refroidir l'air qui le traverse ou qui circule autour de lui, ou pour extraire l'humidité. La batterie de refroidissement est un élément crucial dans le processus de climatisation et de refroidissement.
Le terme de batterie DX est généralement associé aux systèmes de climatisation de confort tels que les systèmes VRF (Débit de Réfrigérant Variable). DX signifie "expansion directe" et ce terme signifie que le fluide frigorigène se dilate directement à l'intérieur d'un système fermé dans ces types de systèmes.
La batterie DX est un composant des unités internes des systèmes VRF. Cette batterie est utilisée pour refroidir ou chauffer l'air intérieur. Elle est généralement composée de tubes en cuivre et d'ailettes en aluminium. La batterie DX a une structure où le fluide frigorigène circulant dans le système passe directement à travers cette batterie.
MATÉRIAUX D'AILETTES UTILISÉS DANS LES BATTERIES
• Dans les batteries, les surfaces peuvent être plates ou ondulées;
• Aluminium,
• Aluminium revêtu d'époxy (bleu et or),
• Cuivre,
• Des ailettes en acier inoxydable peuvent être utilisées pour la conception. Les épaisseurs des ailettes peuvent varier en fonction des besoins.
Les batteries de chauffage, de refroidissement et DX sont fabriquées sur mesure selon les besoins du client en termes de dimension et de capacité requises. Les conceptions des batteries font l'objet de calculs nécessaires pour choisir le produit le plus approprié et le produit est sélectionné en conséquence.
Les matériaux et les dimensions des tubes sont également déterminés en fonction du processus et du moule à utiliser. Après l'empilement des ailettes, les batteries sont mécaniquement gonflées dans des machines automatiques pour assurer un contact complet. Cela permet d'augmenter la surface de transfert de chaleur.
