Kelebek vana seçiminde wafer ile lug arasındaki fark nedir, hangisini ne zaman tercih etmeliyim?

Wafer tip, iki flanş arasına saplamalarla sıkıştırılarak hızlı ve ekonomik montaj sağlar; ancak hattı tamamen kapatmadan vanayı söküp bakım yapmak mümkün değildir. Lug tipte her flanşa ayrı cıvata girer, bu sayede hattın bir tarafını devre dışı bırakıp vanayı sökerek bakım yapılabilir. Sık bakım gerektiren, hat izolasyonunun kritik olduğu uygulamalarda lug; yer ve maliyetin öncelikli olduğu genel servislerde wafer uygundur.

Conta malzemesini nasıl seçmeliyim, sıcaklık sınırları neler?

EPDM genel su ve hafif kimyasal servislerde, NBR yağ ve hidrokarbon temasında, VITON yüksek sıcaklıkta agresif akışkanlarda, PTFE ise geniş kimyasal dayanım gereken servislerde öne çıkar. Truevalve standart serilerde maks. 16 bar ve 120 °C’ye kadar; PTFE contalı modellerde 180 °C’ye kadar güvenle çalışır. Kimyasal uyumluluk tablonuza ve gerçek proses sıcaklığına göre contayı seçmek sızdırmazlık ve ömür için kritiktir.

Debi ayarında kelebek vana kullanabilir miyim, kontrol performansı nasıldır?

Kelebek vanalar aç–kapa yanında kısmi modülasyonda da sık kullanılır; disk açısı ile debi yaklaşık doğrusal değişir ve basınç kaybı düşüktür. İnce ayar ve geniş aralıkta hassas kontrol gerekiyorsa motorlu/pozisyoner destekli dişli kutulu ya da aktüatörlü versiyon tercih edilmelidir. Kavitasyon riski ve disk titreşimi için yüksek basınç farklarında kısma oranını sınırlamak ve vana ön/arka doğrultuda yeterli düz boru boyu bırakmak iyi uygulamadır.

Hangi aktüatör tipini seçmeliyim, otomasyona entegrasyon kolay mı?

Pnömatik aktüatörler hızlı cevap ve yay geri dönüş (fail-safe) olanağı ile proses güvenliği gerektiren hatlarda öne çıkar; elektrik aktüatörler (220 V AC veya 24 V DC) hava hattı olmayan tesislerde kurulum kolaylığı sağlar. Her iki tipte de limit switch, solenoid valf, hava hazırlık grubu veya modülasyon kartı/pozisyoner ile SCADA ve DDC sistemlerine kolayca entegre olunur.

Malzeme ve gövde seçimi neye göre yapılmalı?

GGG40/GG25 gövdeler genel endüstriyel hatlarda dayanım ve ekonomikliği dengeler; klape için AISI 304/316 tercih edildiğinde korozyon direnci ve hijyenik gereksinimler karşılanır. Mil AISI 420 ile yüksek mekanik dayanım sağlanır. Deniz suyu, kimyasal ve gıda proseslerinde paslanmaz ıslak parçalar ile PTFE/EPDM uygun kombinasyonları seçmek, hem sızdırmazlığı hem de uzun ömrü garanti eder.

Montaj ve bakımda nelere dikkat etmeliyim?

Flanş yüzeyleri temizlenip uygun contalarla merkezleme hassas yapılmalı, boru gerilimini vanaya taşımayacak şekilde hizalama sağlanmalıdır. İlk sıkmada diski hafif açık tutmak sızdırmazlık elemanını korur. Periyodik olarak gövde içi birikintiler, mil sızdırmazlığı ve tork artışı kontrol edilmeli; gerekiyorsa conta/seat setleri orijinal yedekle yenilenmelidir. İki yönlü sızdırmazlık için doğru torkta kapatma ve işletme basıncının 16 bar sınırını aşmaması esastır.

Vannes Papillon | Ekin Industriel

Produits de contrôle de flux / Papillon ailes

Vannes papillon Les vannes papillon sont des vannes polyvalentes utilisées pour l'ouverture, la fermeture et le réglage du débit. Économiques, elles occupent peu d'espace dans la canalisation, offrent d'excellentes propriétés d'étanchéité dans les deux sens, s'adaptent facilement et économiquement à l'automatisation et fonctionnent avec de faibles pertes de charge. Ces caractéristiques ont fait de la vanne papillon un produit privilégié dans de nombreux systèmes depuis sa conception dans les années 1960. Les vannes papillon, utilisées dans de nombreux domaines, sont disponibles en stock avec deux types de raccordement : à bride et à oreilles.

Informations Générales

Domaines d'Utilisation

Formulaire de Devis

Modèles de vannes papillon

Nous avons en stock deux types de vannes papillon en version Wafer et Lug. La caractéristique la plus importante qui distingue ces deux types de vannes papillon est la méthode de connexion des vannes aux tuyaux. Dans les vannes papillon de type Lug, chaque bride a ses propres boulons, ce qui permet de nettoyer, inspecter et réparer la vanne sans fermer complètement le système. D'autre part, les vannes papillon de type Wafer sont fixées aux brides à l'aide d'épingles. Dans ce cas, il n'est pas possible de nettoyer, inspecter et réparer la vanne sans fermer complètement le système.

Nos types de vannes papillon

Type de connexion : Wafer, Lug
Nos types de joints : EPDM-NBR-TEFLON - VITON
Nos types de clapets : Nickel-AISI304 - AISI316 - Tige en Téflon : AISI 420
Nos types de contrôle de vannes : Pneumatique - Électrique - À engrenages - À levier
Pression de service maximale : 16 bars

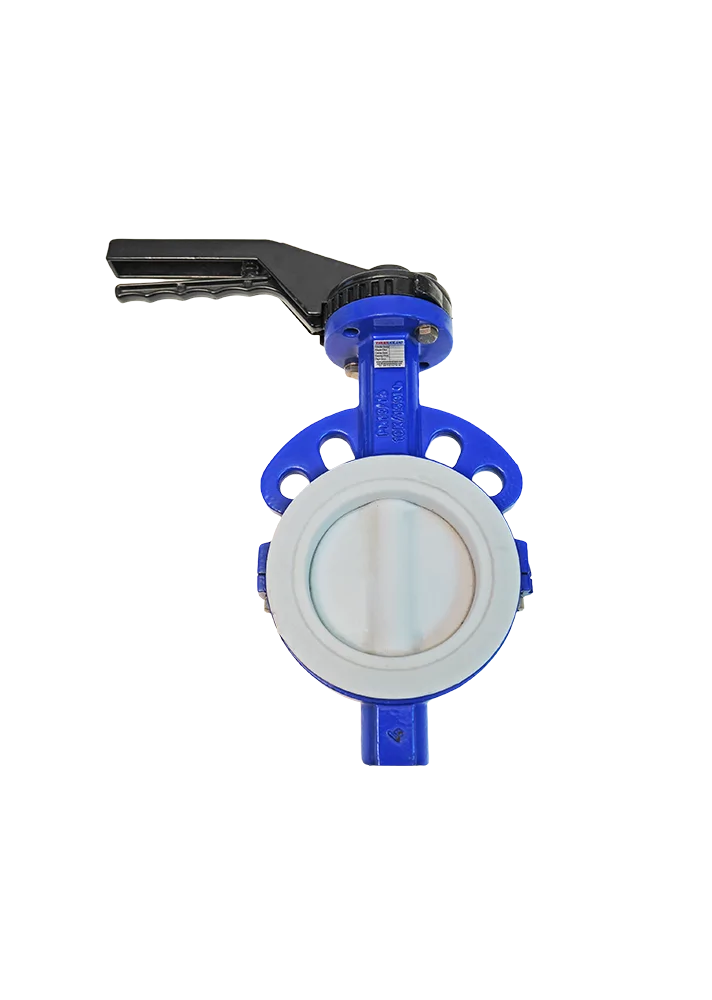

Vanne papillon en Téflon Truevalve

Tige : AISI 420
Joint : PTFE
Matériau du corps : GGG40
Clapet : PTFE
Température de service maximale : 180 °C
Pression de service maximale : 16 bars

Vanne papillon de type Wafer Truevalve

Tige : AISI 420
Joint : EPDM - NBR - VITON
Matériau du corps : GGG40 - GG25
Clapet : GGG40 - AISI304 - AISI316
Température de service maximale : 120 °C
Pression de service maximale : 16 bars

Vanne papillon de type Wafer à joint PTFE Truevalve

Tige : AISI 420
Joint : PTFE
Matériau du corps : GGG40 - GG25
Clapet : GGG40 - AISI304 - AISI316
Température de service maximale : 180 °C
Pression de service maximale : 16 bars

Vanne papillon de type Lug Truevalve

Tige : AISI 420
Joint : PTFE - NBR - EPDM - VITON
Matériau du corps : GGG40 - GG25
Clapet : GGG40 - AISI304 - AISI316
Température de service maximale : 120 °C
Pression de service maximale : 16 bars

Vanne papillon de type Wafer avec boîtier denté Truevalve

Vanne papillon de type Lug avec boîtier denté Truevalve

Vanne papillon à double bride Truevalve

Tige : AISI 420
Joint : PTFE - NBR - EPDM - VITON
Matériau du corps : GGG40
Clapet : GGG40 - Acier inoxydable
Température de service maximale : 120 °C
Pression de service maximale : 16 bars

Vannes papillon : Conception, Fonctionnalité et Applications

Les vannes papillon sont un type de vanne polyvalent utilisé pour le contrôle de l'écoulement dans les conduites. Elles tirent leur nom de leur conception rappelant l'aile de papillon du capuchon en forme de disque. Ces vannes sont couramment utilisées dans les systèmes basse pression et les grandes conduites car elles peuvent s'ouvrir et se fermer rapidement et ont une structure compacte.

Conception et principe de fonctionnement des vannes papillon

Les composants de base d'une vanne papillon comprennent un disque, une tige et un corps. Le disque est une tige rotative qui passe par le milieu de la vanne. En faisant tourner la tige, l'utilisateur ajuste la position du disque dans la section du tuyau, augmentant ou réduisant ainsi le passage du fluide.

Les vannes papillon sont généralement divisées en deux principaux types de conception :

Vannes papillon centrales : Le disque est symétriquement positionné le long de la tige. Cette conception convient à une utilisation générale mais peut ne pas être idéale pour des applications haute performance.

Vannes papillon excentriques : Le disque a une connexion excentrique avec la tige. Cette conception offre moins d'usure et d'abrasion et peut être utilisée dans des applications à pression plus élevée.

Avantages :

Opération rapide : Les vannes papillon peuvent s'ouvrir et se fermer rapidement, ce qui les rend idéales pour les situations d'urgence ou les systèmes nécessitant une action rapide.

Format compact : Elles occupent moins d'espace que d'autres types de vannes, ce qui les rend pratiques dans des espaces restreints.

Coût réduit : Leur fabrication est relativement moins coûteuse, ce qui en fait une option économique.

Domaines d'application

Les vannes papillon sont utilisées dans diverses industries :

Gestion de l'eau : Elles sont idéales pour le contrôle de l'écoulement dans les stations d'épuration et les réseaux de distribution d'eau.

Industrie chimique : Elles sont utilisées pour le transport de produits chimiques, mais la compatibilité des matériaux doit être prise en compte.

Alimentation et boissons : Elles peuvent être utilisées dans des applications de transformation alimentaire ayant des exigences de conception hygiénique.

Maintenance et réparation

Une maintenance régulière des vannes papillon prolonge leur durée de vie et maintient leurs performances. La maintenance comprend le remplacement des joints, la lubrification et l'inspection des éléments mécaniques. Une maintenance correcte prévient les pannes potentielles et améliore l'efficacité opérationnelle.

Les vannes papillon, avec leur flexibilité, leur efficacité économique et leur capacité d'opération rapide, sont des choix courants pour de nombreux systèmes. Cependant, choisir la bonne conception est crucial pour répondre aux besoins spécifiques de chaque application.
