Stations d'Entrée d'Appartement Les stations d'entrée d'eau chaude de MIT Apartment combinent l'avantage de pouvoir déterminer indépendamment les conditions de confort des systèmes individuels avec l'économie fournie par les systèmes de chauffage central. Ainsi, non seulement les dépenses énergétiques diminuent considérablement, mais également un équilibre équitable est maintenu dans les dépenses de carburant du système central. Les stations d'entrée d'eau chaude de MIT, qui sont installées aux entrées des appartements et alimentées directement par la chaudière centrale en eau chaude, mesurent également les écarts de pression dans l'installation de chauffage intérieure de l'appartement. Par conséquent, elle prévient également les problèmes potentiels avant qu'ils ne s'aggravent. Période de confort et d'utilisation indépendante dans les systèmes de chauffage central La réglementation sur la Performance Énergétique des Bâtiments (PEB) a rendu obligatoire l'utilisation de systèmes centraux dans les bâtiments résidentiels ayant de nombreux compartiments indépendants. Les stations d'eau chaude de MIT permettent de répartir la consommation totale d'énergie des systèmes centraux à haute efficacité énergétique en fonction des différentes préférences et quantités d'utilisation.

Informations Générales

Domaines d'Utilisation

Formulaire de Devis

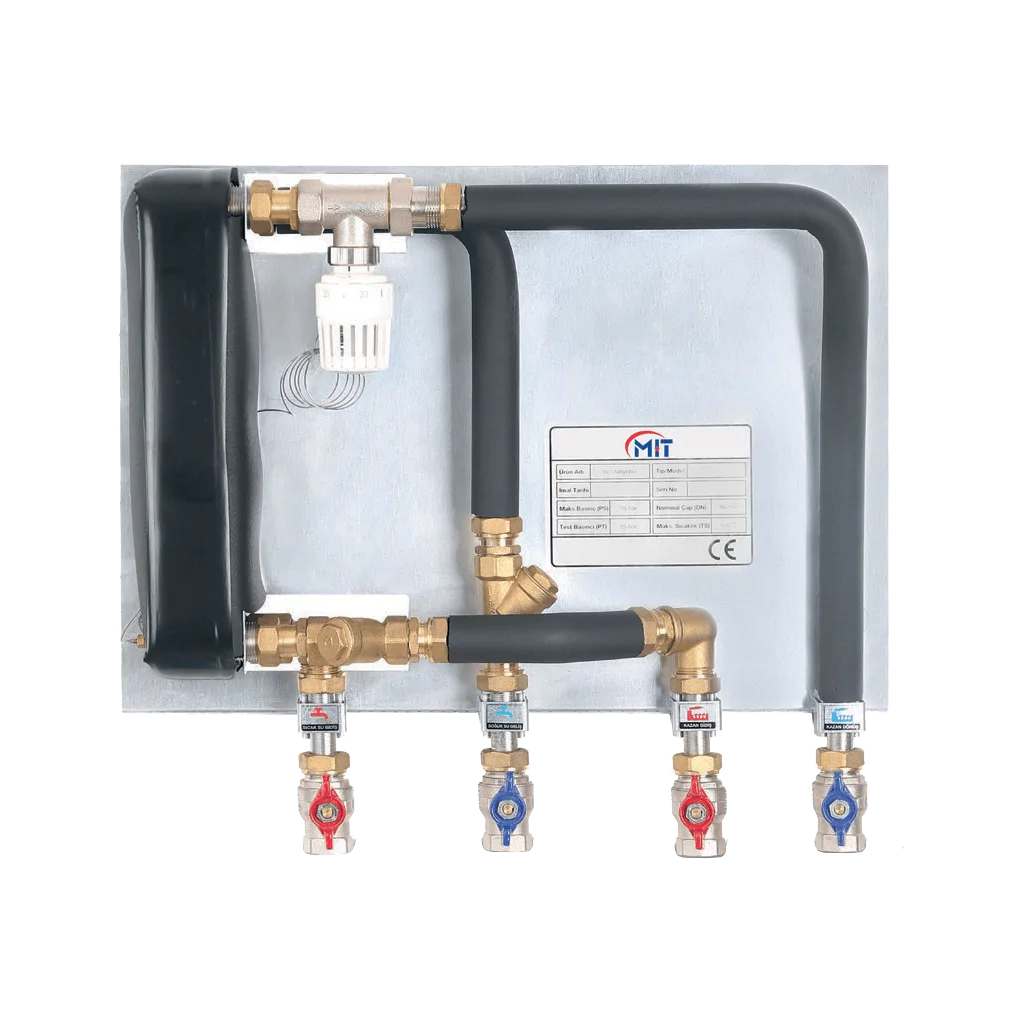

À MIT Hot Water Input Stations, il n'y a pas de boyler dans le local de chaudière, mais plutôt de l'eau chaude de consommation est produite dans ces unités échangeur placées à l'entrée de l'appartement. Les stations d'entrée d'appartement se composent d'un échangeur de chaleur compact qui fournit de l'eau chaude instantanée et d'une vanne de contrôle de pression différentielle assurant une distribution équilibrée entre les radiateurs et l'échangeur.

Différents systèmes de contrôle peuvent être utilisés dans les stations d'entrée d'eau chaude de l'appartement. Les contrôles peuvent être effectués à l'aide d'éléments de contrôle de pression différentielle uniquement ou à l'aide de vannes de contrôle contrôlées par des thermostats programmables selon les besoins.

Paramètres techniques

Pression nominale : PN16
Température de ligne de chauffage : Maximum 120°C
Pression minimum en eau froide domestique : Pmin=0,5 bar
Matériau de l'échangeur : Acier inoxydable AISI 316
Tuyaux : Acier inoxydable AISI 316
Perte de pression primaire du circuit primaire : 25-35 Kpa

Avantages des stations d'entrée d'eau chaude de l'appartement

Les stations d'eau chaude de l'appartement MIT éliminent les inconvénients des systèmes où l'eau chaude de consommation est obtenue par un boyler central. Par exemple, en évitant la nécessité de tirer une ligne de recirculation d'eau chaude, cela permet d'économiser de l'espace dans les zones de boyler et de pompage pour une utilisation différente.

Avantages des stations d'entrée d'appartement

Tous les types de combustibles ou combinaisons de combustibles utilisés par les systèmes centraux peuvent être utilisés.
Seul un tuyau externe est nécessaire pour les conduites d'aller-retour de chauffage et d'eau froide.
En raison de la production instantanée d'eau sans stockage, le risque de légionelle est éliminé.
L'eau chaude est maintenue à la température préréglée grâce à une vanne de mélange thermostatique.
L'excès de chauffage est évité dans l'échangeur grâce à la vanne thermostatique.
Aucun risque de court-circuit électrique ou de fuite de gaz.
Contrôle indépendant de la température de la pièce.
Faibles coûts de maintenance car aucun entretien n'est nécessaire.
Une facturation équitable entre les appartements est possible grâce à un calorimètre intégré au système.
Le risque de formation de tartre et de bactéries est minimisé.
Peut être spécialement conçu et fabriqué pour répondre aux besoins spécifiques.

Points d'économie pendant l'investissement

Des boyler et des compteurs
De l'échangeur
En raison de l'approvisionnement en chauffage et eau chaude de la même ligne, du compteur d'eau chaude
Des tuyaux de plomberie, des pompes de circulation et des vannes de globe
En raison de son intégration dans l'unité, de la vanne d'équilibrage et des filtres à saletés
Aucun besoin de cheminée

Composants de la station

Échangeur
L'échangeur situé dans la station de chauffage assure le chauffage de l'eau chaude venant de la salle de chaudière centrale et de l'eau du réseau pour produire de l'eau chaude de consommation.

Les échangeurs à plaques fonctionnent sur le principe du transfert de chaleur entre deux fluides à températures différentes. Le fluide chauffant et le fluide chauffé sont complètement séparés par des plaques.

Les échangeurs à plaques sont l'équipement principal pour produire de l'eau chaude dans les applications de station d'entrée d'eau chaude de l'appartement.

Vanne de mélange thermostatique

Elle permet à l'eau froide provenant du réseau de se mélanger et de fournir de l'eau chaude de consommation à température constante aux robinets. De plus, en réglant la température souhaitée, elle peut maintenir la température de l'eau atteignant les robinets à un niveau sûr pour la peau.

Dans les systèmes de chauffage par le sol, la vanne de mélange thermostatique garantit que l'eau chaude provenant de la salle de chaudière centrale n'atteint pas directement le système de chauffage par le sol, en maintenant la température fixée par la vanne thermostatique.

Calorimètre
Calculant les pertes thermiques de l'eau chaude provenant de la salle de chaudière centrale et de l'échangeur à l'intérieur de l'appartement, il permet de calculer la consommation de combustible équitable pour chaque appartement en fonction de son utilisation. Grâce au système M-BUS, il est possible de visualiser, facturer voire limiter l'utilisation depuis un seul centre.

Thermostat d'ambiance
La vanne motorisée à l'intérieur de la station est contrôlée de manière à maintenir une température de confort à l'intérieur de l'appartement en fonction du thermostat d'ambiance. Le contrôle du thermostat d'ambiance permet d'ajuster de manière proportionnelle le débit de l'eau chaude provenant de la salle de chaudière centrale, offrant ainsi des économies supplémentaires et une facilité d'utilisation dans un système déjà économique.

Vanne de contrôle de pression différentielle (AP)
Utilisée pour contrôler la pression différentielle dans la ligne de radiateurs. L'une de ses fonctions est de créer une pression supplémentaire dans la ligne des radiateurs par rapport à la ligne de l'échangeur lorsque de l'eau de consommation est utilisée, redirigeant ainsi l'eau de chauffage vers l'échangeur. Avec cette vanne de contrôle AP, un fonctionnement parallèle des circuits de radiateurs et d'échangeurs est assuré. De plus, l'ensemble du système est équilibré et les différences de pression entre les étages sont évitées.

Compteur d'eau froide
Il calcule l'utilisation de l'eau provenant du réseau avant d'être dirigée vers les robinets et l'échangeur, évitant ainsi un espace supplémentaire dans l'installation. Cela permet d'économiser de l'espace, de conserver la structure compacte de la station de chaleur. La consommation peut être lue via le compteur et peut être lue à distance ou facturée via le système M-BUS.

Collecteurs groupe
Avant que l'eau chaude de la salle de chaudière centrale ne soit dirigée vers le circuit de chauffage, elle peut être séparée en collecteurs aller-retour pour assurer une pression uniforme dans tous les radiateurs de l'appartement. L'inclusion des collecteurs de groupe dans la station de chaleur offre un avantage en termes d'espace, éliminant la foule dans l'installation de distribution de l'appartement.

Inclus dans l'unité standard

Tôle de montage en acier galvanisé ou inoxydable
Échangeur à plaques
Vanne de mélange thermostatique
Vanne de contrôle de pression différentielle (dP)
Vannes de dérivation

Équipements pouvant être ajoutés en option au projet (sur demande)

Clapets anti-retour
Filtre anti-saletés
Filtre anti-saletés à l'entrée de l'eau du réseau
Groupes collecteurs
Thermostats d'ambiance
Installation de circuit de recirculation d'eau chaude et pompe
Vanne de mélange 3 voies thermostatique pour chauffage par le sol
Pompe à vitesse variable
Ligne de refroidissement
Compteur de chaleur (Calorimètre)
Compteur d'eau froide
Armoire fermée
