Pièces constituant un échangeur tubulaire
Les échangeurs tubulaires sont un type d'échangeur fabriqué à partir de tubes pour transférer de la chaleur entre des fluides à haute température.
Dans les échangeurs de chaleur tubulaires, la surface de transfert de chaleur est constituée par les tubes qui donnent leur nom à l'échangeur. Alors qu'un fluide circule à travers ces tubes, un autre fluide coule parallèlement ou transversalement aux tubes à l'intérieur du corps. Ainsi, le transfert de chaleur se produit sur les surfaces des tubes. En cas de haute pression ou température, les échangeurs tubulaires sont préférés aux échangeurs à joints ou brasés. Les échangeurs de chaleur tubulaires sont un type d'échangeur de chaleur pouvant être utilisé dans tous les processus et présentant différents sous-types.
Les échangeurs tubulaires peuvent être facilement et en toute sécurité appliqués à tous ces processus si nécessaire. Grâce au compensateur utilisé par notre équipe de support de processus lors des phases de conception et de fabrication des échangeurs tubulaires, il n'y a pas de dilatation ni de perte de chaleur pendant le transfert de chaleur. Pendant le soudage des échangeurs tubulaires, des techniques professionnelles de placement des tubes sont utilisées pour maximiser le transfert de chaleur.

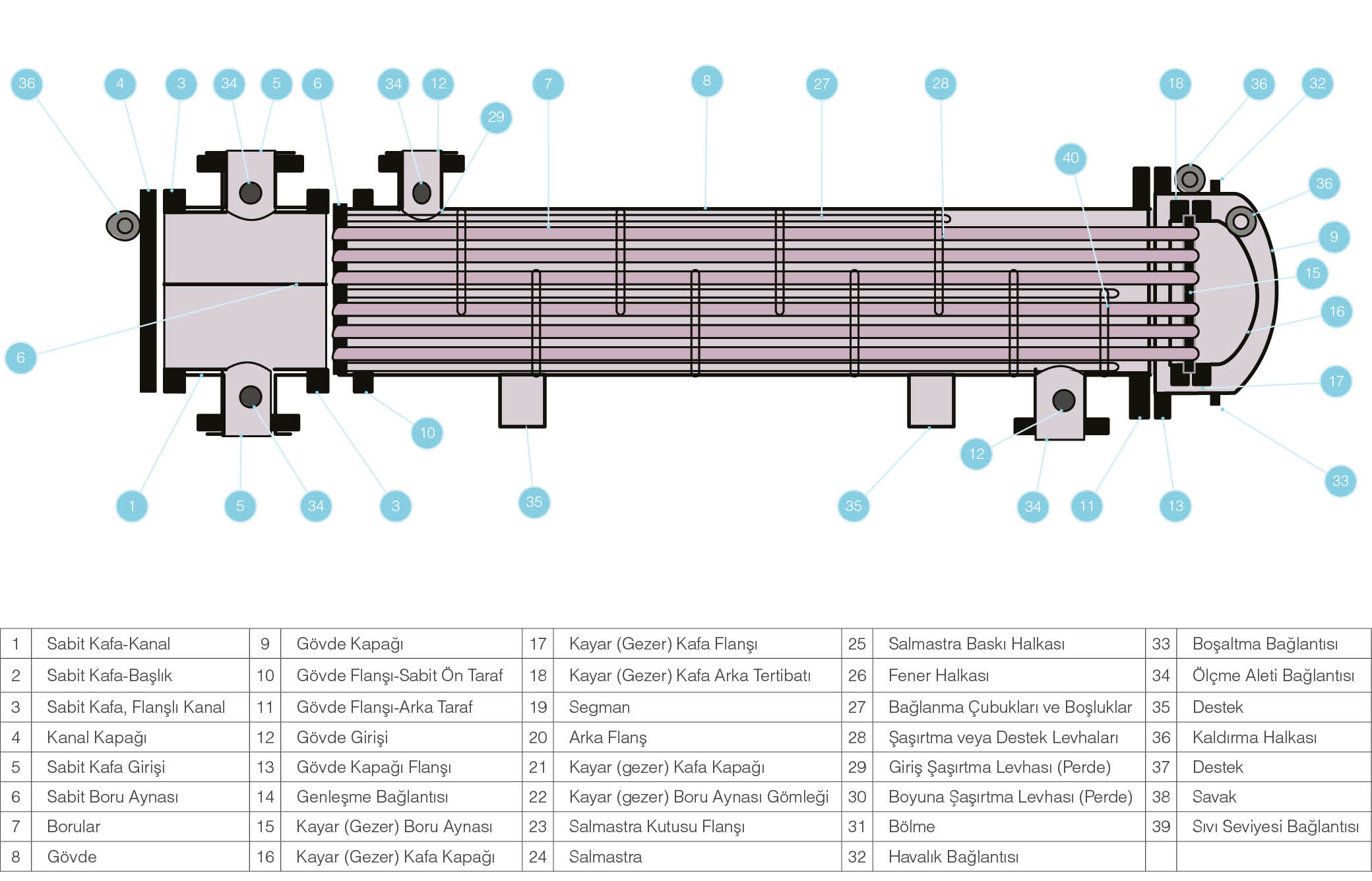

Quelles sont les pièces constituant un échangeur tubulaire?
Les pièces constituant un échangeur tubulaire sont les suivantes:
- Tubes droits ou en forme de U pour permettre le transfert de chaleur
- Corps externe fabriqué à partir de tubes ou de tôles pliées
- Miroirs dans lesquels les tubes sont fixés
- Vannes de déflexion pour diriger le flux à l'extérieur des tubes et soutenir les tubes à l'intérieur du corps
- Buses d'entrée et de sortie du fluide du côté du corps
- Tête et buses d'entrée et de sortie du fluide côté tube
- Brides pour fixer les miroirs et les têtes
- Pieds de support pour monter l'échangeur sur une base quelconque
- Isolation pour prévenir les pertes de chaleur à partir des surfaces extérieures de l'échangeur

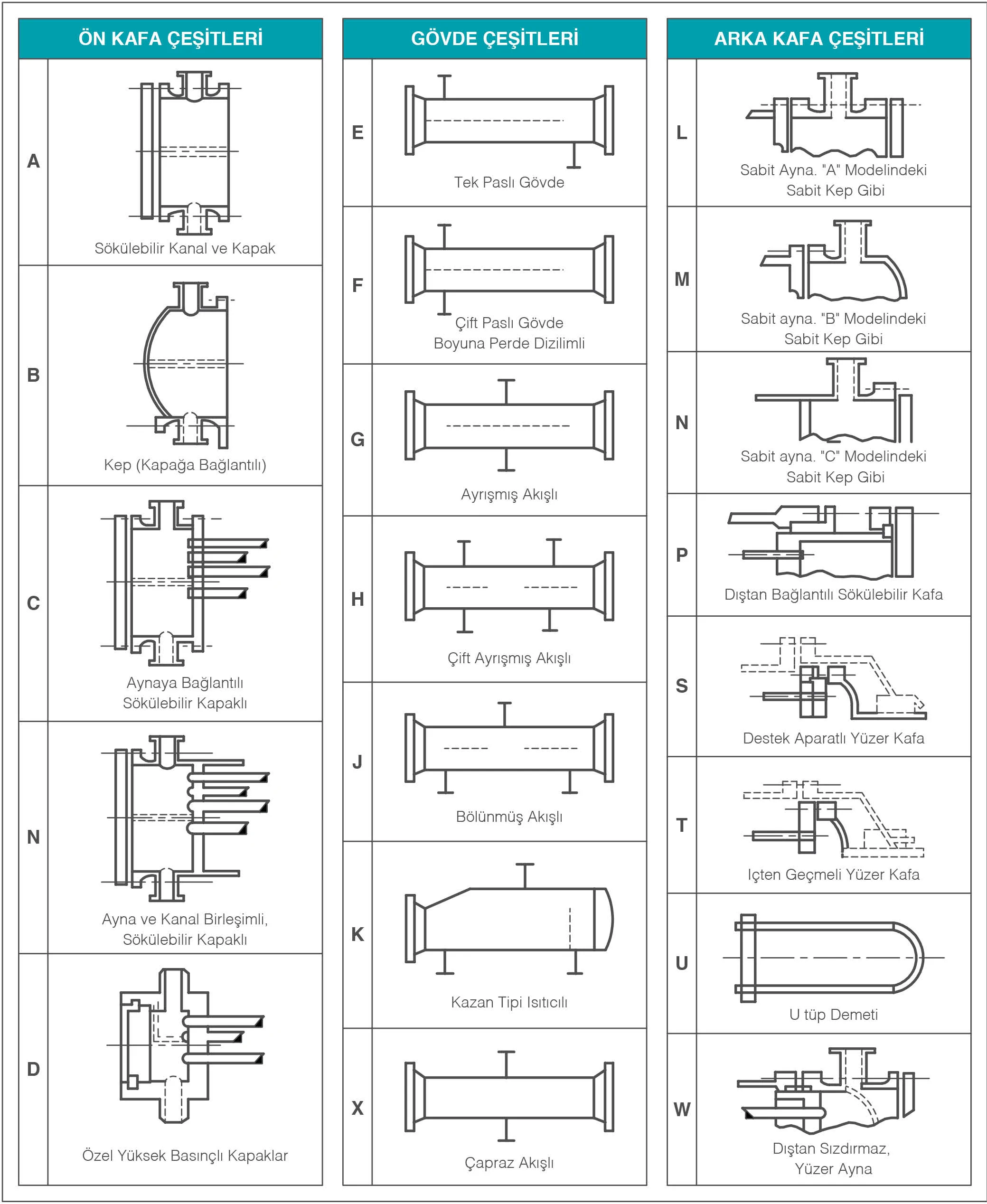

Échangeurs de type TEMA
